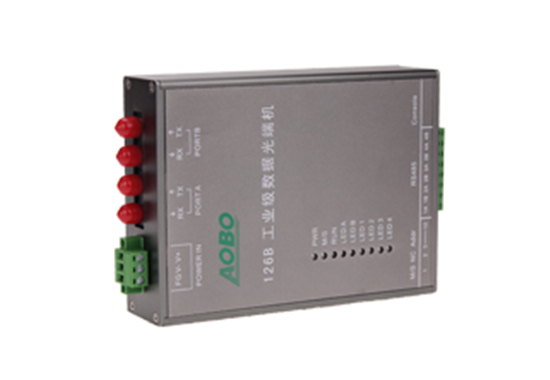

AOBO 126B/126D
AOBO 126B/126D
AOBO 126B/126D
工业级壁挂/导轨式自愈环串口数据光端机

√ 支持可选RS485/RS232/RS422/TTL光纤接口

√ 可选配ABpass®光路断电保护模块

√ 内置ABRing®分布式极速环网自愈协议，自愈环链路切换不丢包

√ 支持任意站点接入实现iManager网管功能，实现设备配置、状态查询、告警功能

√ 支持端口数据镜像功能，方便系统维护调试

√ 支持RS485线路故障保护

  • 产品概述
  • 技术规格
  • 产品选型
  • 安装尺寸
  • 资料下载

AOBO 126B/126D 系列工业级自愈环数据光端机是自愈环串口光纤通信设备，在应用组网中，一台AOBO 126B/126D设备作为主站设备，一台或者多台AOBO 126B设备作为备用主站设备，一台或者多台AOBO 126B设备作为从站设备，每个自愈环网中的站点设备数量最多可达128台；主站和从站设备之间，最多可以有6个（可扩充到10个）串口通道同时通信。AOBO 126B 系列设备支持宽温温度范围（-40℃～+85℃），抗强电磁干扰和过压保护，24VDC冗余双电源输入，支持DIN导轨式和壁挂安装，能够在严苛的工业环境中稳定运行。AOBO 126B/126D系列工业级自愈环串口数据光端机可广泛用于道路监控，以及其他需要数据采集的场合，如电力监控数据采集，工业过程控制等。



优势特点:

Ø最多可支持6个（可扩展）独立的透明串行数据传输通道

Ø串行数据格式可选：RS232，RS422/RS485，TTL

Ø环网中可以有一个主站、多个备用主站

Ø内置ABRing®分布式极速环网自愈协议，自愈环链路切换不丢包

Ø主站故障（全部光纤链路断链、断电、死机等）不影响其他备用主站和子站之间的通信

Ø通过增加ABPass光路保护模块，AOBO 126B/126D系列自愈环数据光端机可以提供断电光路保护功能，实现在站点设备断电的情况下，光纤物理链路的旁路直通，提供更高的链路可靠性

Ø用户可以通过网络的任何一个站点接入对全网进行管理维护，而且支持多台主机进行管理维护，大大方便了调试和管理

Ø支持RS485线路故障保护（RS485故障时，信号被拉低，设备自动屏蔽该故障端口


接口

光口

2个光口，单/多模，SC/ST/FC任选

串行口

支持4或6个或更多

符合RS232/RS422/RS485标准

异步速率：0～230.4kbps(自适应)

误码率≤10-10

插入式连接器端子,间距5.08mm

接口保护

2KV线路浪涌防护、15KVESD防护、

2KV端口隔离

Console口

符合RS232标准、RJ45插座接口

传输距离



串口线

RS232:15M，

RS422/RS485:1200M

TTL串口光纤:4KM

光纤接口

多模光纤：2KM、5KM

单模光纤：20KM、40KM、80KM

电源

输入电压

12～36VDC冗余电源输入或85～264VAC/120～370VDC

功率

<2.7W(正常运行)，<2.9W(满载运行)

反接保护

支持

冗余保护

支持

机械结构

外壳

金属材质，无风扇

防护等级

IP30

尺寸

108mm×36.5mm×147mm

重量

0.45Kg

安装方式

导轨式

环境

工作温度

-40℃～+85℃

储存温度

-40℃～+85℃

相对湿度

5-95%无凝露

质保

MTBF

800,000h

保修期

5年

行业标准

EMI

FCC CFR47Part15,EN55022/CISPR22,Class A

EMS

IEC61000-4-2(ESD)±6kV(contact),±8kV(air)

IEC61000-4-3(RS) 10V/m(80MHz-2GHz)

IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM,±2kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz)

IEC61000-4-16(共模传导) 30V(cont.),300V(1s)

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)


产品型号

规格

AOBO 126B（126D）-PWR-1DX-2MX

1个串行数据电接口,2个环网光口

AOBO 126B（126D）-PWR-1FX-2MX

1个数据光接口（串口）,2个环网光口

AOBO 126B（126D）-PWR-2DX-2MX

2个串行数据电接口,2个环网光口

AOBO 126B（126D）-PWR-2FX-2MX

2个数据光接口（串口）,2个环网光口

AOBO 126B（126D）-PWR-4DX-2MX

4个串行数据电接口,2个环网光口

AOBO 126B（126D）P-PWR-1DX-2MX

支持ABPass®功能；1个串行数据电接口,2个环网光口

AOBO 126B（126D）P-PWR-1FX-2MX

支持ABPass®功能；1个数据光接口（串口）,2个环网光口

AOBO 126B（126D）P-PWR-2DX-2MX

支持ABPass®功能；2个串行数据电接口,2个环网光口

AOBO 126B（126D）P-PWR-2FX-2MX

支持ABPass®功能；2个数据光接口（串口）,2个环网光口

AOBO 126B（126D）P-PWR-4DX-2MX

支持ABPass®功能；个串行数据电接口,2个环网光口

代码定义

代码选型

126B

壁挂式安装方式

126D

导轨式安装方式

PWR

LD：直流电源供电，供电范围：12～36VDC

HV：单电源交直流输入，85～264VAC，120～370VDC

DX

D/232:232口

D/485:485口

FX

波长为82（820nm多模）ST接口，传输距离2KM

MX



MSD1320SC

百兆_单模_双_1310nm_20km_SC

MSD1320ST

百兆_单模_双_1310nm_20km_ST

MSD1320FC

百兆_单模_双_1310nm_20km_FC

MSD1340SC

百兆_单模_双_1310nm_40km_SC

MMD134SC

百兆_多模_双纤_1310nm_4km_SC

MSS3540ST

百兆_单模_单纤 _Tx:1310/Rx:1550nm_40km_ST

MSS5340ST

百兆_单模_单纤_Tx:1550/Rx:1310nm_40km_ST


相关文档

名称

大小

类型

版本

发布日期

AOBO 126B、126D工业级自愈环串口数据光端机产品规格书
下载
2024-01-05
