AOBO 3109 系列

9口百兆非网管型导轨式工业以太网交换机

√ 支持IEEE802.3/802.3u/802.3x

√ 支持10/100BaseT(X)，100BaseFX

√ 支持24VDC冗余电源输入或220VAC交流输入

√ 支持超宽工作温度范围：-40℃～+85℃

√ 工业级设计，低功耗，无风扇

√ 坚固金属外壳，抗冲击、防震动

在线询价

产品概述
技术规格
产品选型

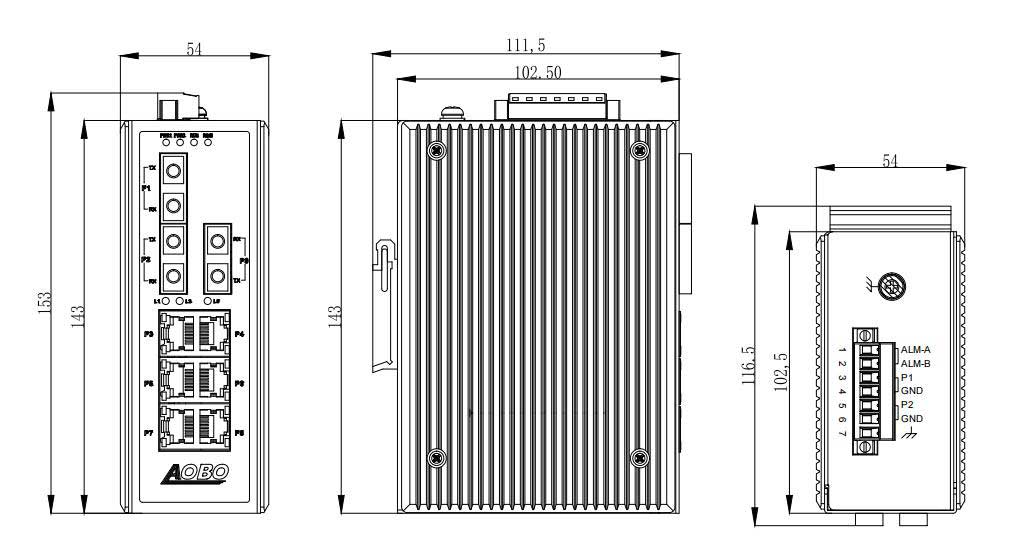

安装尺寸
资料下载

AOBO 3109 系列非网管型导轨式百兆工业以太网交换机是 9 口工业级以太网交换机，用户可根据组网需要选择合适的光口类型。AOBO 3109 系列支持 IEEE802.3/802.3u/802.3x，支持 10/100BaseT(X)，100BaseFX，全/半双工， MDI/MDI-X 自适应。AOBO 3109 系列可支持 24VDC（12～36VDC）双电源冗余输入或 220VAC（85～264VAC）交流电源输入。该系列可以在-40℃～+85℃温度环境中长期稳定工作，具有 IP40 防护等级，适合各种工业网络环境应用。可支持壁挂和导轨安装方式，结构设计灵巧，采用坚固铝合金，无风扇设计，低功耗，为不同工业应用提供经济、灵活的解决方案。

优势特点：

Ø支持IEEE802.3/802.3u/802.3x

Ø支持10/100BaseT(X)，100BaseFX

Ø支持24VDC冗余电源输入或220VAC交流输入

Ø支持超宽工作温度范围：-40℃～+85℃

Ø工业级设计，低功耗，无风扇

Ø坚固铝合金外壳，抗冲击、防震动

技术参数	标准	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-T ANSI/IEEE 802.3 NWay
交换属性	MAC表	1K
	交换时延	<10us
	转发带宽	3.2Gbps
接口	百兆电口	10/100BaseT(X)自适应 RJ45连接接口 MDI/MDI-X自动交叉全双工和半双工自动切换
	百兆光口	100BaseFX SC、ST、FC接口可选单模、多模可选单纤双向收发可选
	传输距离	多模 2KM、4KM
	传输距离	单模 20～120KM
电源	输入电压	12～36VDC冗余电源输入或85～264VAC/120～370VDC
	最大功耗	5.3W(满载)
	过载保护	支持
	反接保护	支持
	冗余保护	支持
机械结构	外壳	金属
	防护等级	IP40
	尺寸	宽48MM高143MM深12.5MM
	重量	AOBO 3109A-2LD: 0.29Kg AOBO 3109A-HV: 0.32Kg
	安装方式	导轨式
环境	工作温度	-40℃～+85℃
	储存温度	-40℃～+85℃
	相对湿度	5~95%无凝露
质保	MTBF	800,000h
质保	保修期	5年
行业标准	EMI	FCC CFR47 Part 15,EN55022/CISPR22,Class A
	EMS	IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s)
	机械	IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)

产品型号	规格
AOBO 3109-PWR-8MT	8电口10/100BaseT(X)工业以太网交换机
AOBO 3109-PWR-8MT-1MX	8个10/100BaseT(X)电端口，1个100 BaseFX光接口
AOBO 3109-PWR-6MT-2MX	6个10/100BaseT(X)电端口，2个100 BaseFX光接口
AOBO 3109-PWR-6MT-3MX	6个10/100BaseT(X)电端口，3个100 BaseFX光接口
AOBO 3109-PWR-5MT-4MX	5个10/100BaseT(X)电端口，4个100 BaseFX光接口
AOBO 3109P-PWR-6MT-2MX	支持ABPass®光路保护功能。6个10/100BaseT(X)电端口，2个100 BaseFX光接口
代码定义	代码选项
PWR	2LD:直流双电源供电，供电范围：12～36VDC
PWR	HV：单电源交直流输入，85～264VAC，120～370VDC
MX	MSD1320SC 百兆_单模_双纤_1310nm_20KM_SC
	MSD1320ST 百兆_单模_双纤_1310nm_20KM_ST
	MSD1320FC 百兆_单模_双纤_1310nm_20km_FC
	MMD134SC 百兆_多模_双纤_1310nm_4km_ST
	MSS3540ST 百兆_单模_单纤_Tx:1310/Rx:1550nm_40km_ST
	MSS5340ST 百兆_单模_单纤_Tx:1550/Rx:1310nm_40km_ST
