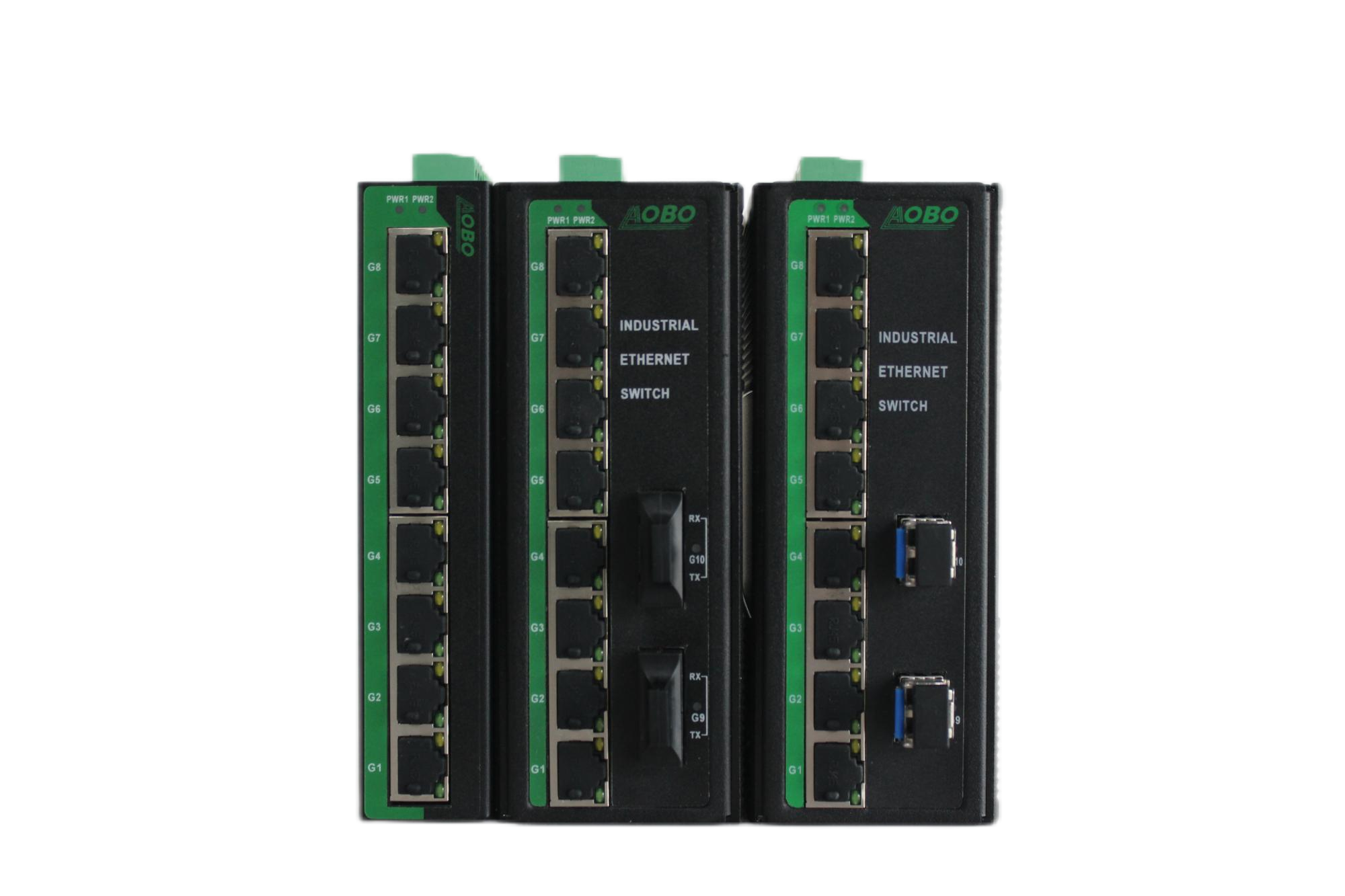

AOBO 3510/3510S系列

非网管型 PoE 导轨式工业交换机

√最多支持2个千/百兆光口，8个千兆电口，提供灵活的组网配置

√可选支持PoE/PoE+功能，整机最大PoE负载可达200w（@常温环境25℃）

√可扩展支持拨码开关功能，实现广播风暴抑制、一键VLAN、端口设置等

√高强度金属外壳，IP40防护等级，-40℃ +85℃宽温运行

√符合工业EMC四级标准要求，满足工业严苛恶劣环境应用

在线询价

产品概述
技术规格
产品选型
安装尺寸
资料下载

AOBO 3510系列是杭州奥博瑞光通信专为严苛恶劣环境而设计开发的全千兆非网管型工业交换机，该系列最多可支持2个千/百兆光口，8个千兆电口，端口配置灵活，可满足各种工业领域的使用需求。3510S系列可支持PoE/PoE+功能，兼容IEEE802.3af/at标准，整机最大PoE负载能力可达300W。产品精选工业级元器件，-40℃ +85℃宽温，支持宽压双电源输入，支持可选交流、直流电源输入，符合EMC工业四级要求，IP40防护等级，无风扇设计。该系列产品广泛适用于电力、新能源、轨道交通、智慧城市、智能交通、智慧工厂等行业。

特点优势：

Ø 最多支持2个千/百兆光口，8个千兆电口，提供灵活的组网配置

Ø 可选支持PoE/PoE+功能，整机最大PoE负载可达200w（@常温环境25℃）

Ø 可扩展支持拨码开关功能，实现广播风暴抑制、一键VLAN、端口设置等

Ø 高强度金属外壳，IP40防护等级，-40℃ +85℃宽温运行

Ø 符合工业EMC四级标准要求，满足工业严苛恶劣环境应用

技术参数	标准	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-T IEEE 802.3ab(1000Bsae-T) IEEE 802.3z 10000Base-X IEEE 802.3af/at PoE/PoE+供电
交换属性	MAC表	4K
	交换时延	<2us
	转发带宽	20Gbps
接口	百兆电口	10/100 BaseT(X)自适应 RJ45连接接口 MDI/MDI-X自动交叉
	千兆电口	10/100/1000BaseT(X)自适应 RJ45连接接口 MDI/MDI-X自动交叉
	千兆光口	1000Base-X SFP插槽/1*9光模块（可选）单模、多模可选光口类型ST、FC、SC、LC可选
	传输距离	多模 2KM、5KM
	传输距离	单模 20KM、40KM、80KM、100KM、120KM 可选
	POE负载能力	单端口：54VDC@30W 总负载能力25℃@200W；75℃@100W
电源	输入电压	非PoE机型：9～57VDC冗余电源输入或85～264VAC/120～370VDC PoE型号：44～57VDC冗余电源输入
	最大功率	9VDC@≤6W（不含POE负载） 24VDC@≤6.5W（不含POE负载） 48VDC@≤7.5W（不含POE负载） 57VDC@≤8W（不含POE负载）
	过载保护	支持
	反接保护	支持
	冗余保护	支持
机械结构	外壳	金属材质
	防护等级	IP40
	尺寸	143mm103.5mm30mm（无光口型号） 143mm103.5mm56mm（带光口型号）
	重量	0.65Kg
	安装方式	导轨式
环境	工作温度	非PoE机型：-40℃～+85℃ 支持PoE：-40℃～+75℃
	储存温度	-40℃～+85℃
	相对湿度	5-95%无凝露
质保	MTBF	800,000h
质保	保修期	5年
行业标准	EMI	FCC CFR47 Part 15,EN55022/CISPR22,Class A
	EMS	IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s)
	机械	IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)

产品型号	规格
AOBO 3510-PWR-8GT	8个10/100/1000BaseT(X)电端口
AOBO 3510-PWR-8MT-2GX	8个10/100BaseT(X)电端口,2个千兆SFP插槽
AOBO 3510-PWR-8GT-2GX	8个10/100/1000BaseT(X)电端口,2个千兆SFP插槽
AOBO 3510-PWR-8MT-2GF	8个10/100BaseT(X)电端口,2个千兆1*9光模块
AOBO 3510-PWR-8GT-2GF	8个10/100/1000BaseT(X)电端口,2个千兆1*9光模块
AOBO 3510S-2ND-8GT	8个10/100/1000BaseT(X)电端口
AOBO 3510S-2ND-8MT-2GX	8个10/100BaseT(X)电端口,2个千兆SFP插槽
AOBO 3510S-2ND-8GT-2GX	8个10/100/1000BaseT(X)电端口,2个千兆SFP插槽
AOBO 3510S-2ND -8MT-2GF	8个10/100BaseT(X)电端口,2个千兆1*9光模块
AOBO 3510S-2ND -8GT-2GF	8个10/100/1000BaseT(X)电端口,2个千兆1*9光模块
代码定义	代码选项
PWR	2LD:直流双电源供电，供电范围：9～36VDC
	2ND:直流双电源供电，供电范围：44～57VDC
	HV：单电源交直流输入，85～264VAC，120～370VDC
GX	千兆SFP插槽，可支持1000 BASE-X千兆光口SFP模块，100BASE-X百兆光口SFP模块
GF	千兆19光模块，可支持1000 BASE-X千兆光口19光模块，100BASE-X百兆光口1*9光模块
3510S	该系列电口支持PoE/PoE+功能
