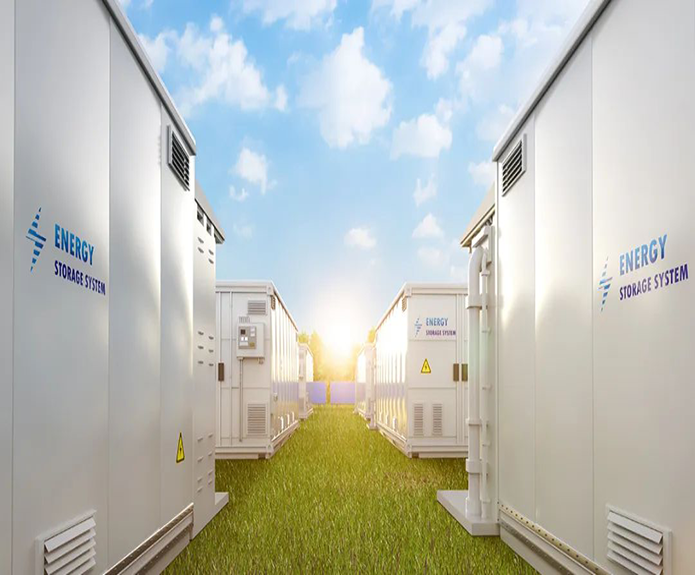

储能电站的EMS能源管理系统（Energy Management System, EMS）是针对锂电池储能电站推出的调控一体化能量管理系统，旨在实现对储能电站BMS和PCS的集中监控，统一操作、维护、检修和管理，实现故障的快速切除、在负荷高峰时缓解电网压力、降低电网运行成本、提高经济效益。在EMS能源管理系统中，通信系统扮演着至关重要的角色，通过实时数据收集、传输与分析，实现实时监控，进行故障诊断远程监控电站的运行状态，满足运行监视全面化、安全分析智能化、全景分析动态化的需求，保证储能电站安全、可靠、稳定运行。

系统要求

Ø网络传输设备需具备高可靠、安全、易用性；

Ø通信设备需为工业级设备，支持宽温，适应储能电站室外恶劣环境；

Ø实时性：支持高速、实时的数据传输，以满足电站实时监控和控制的需要；

Ø良好的兼容性，能与电站中的各种设备和系统进行无障碍的通信；

Ø通讯设备应支持网络冗余技术，单点故障不影响其余节点正常通讯；

Ø设备易于维护与管理：以便实现故障预警、诊断与处理。

解决方案

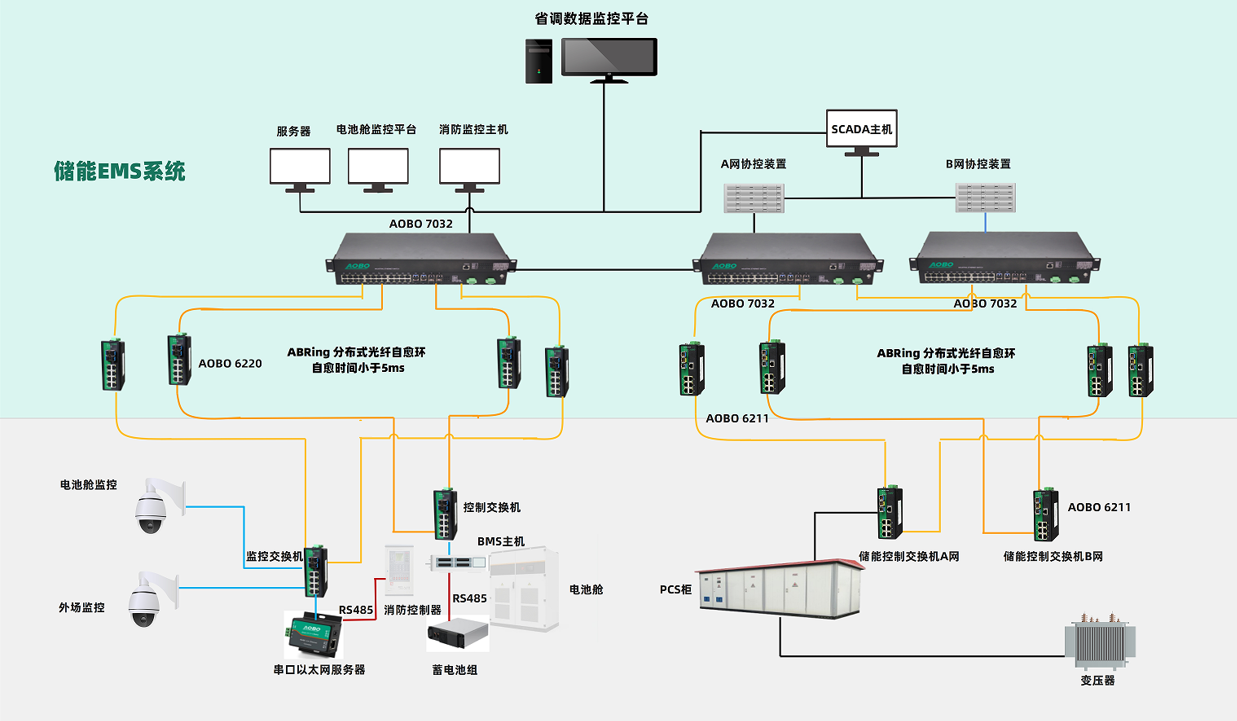

在方案中，储能监控网络和储能控制网络均采用奥博瑞光极速全分布式ABRing®自愈环网技术，可以确保任意节点故障，实现全网在5ms内网络故障自动恢复，全面保障现场储能网络通讯的冗余可靠性。电池舱监控、外场监控系统通过AOBO 6220组成的ABRing环网将监控数据汇聚至后台机架式汇集交换机，构建高可靠的安防监控网络；在控制环网中，前端分别采用AOBO 6220连接本蓄电池组，AOBO 6211连接至PCS主机，再分别通过6220、6211系列工业交换机构建的高可靠环网将数据上传到后台核心网，完成控制网数据的实时传输。控制A网、控制B网单独组网连接到综合机房的7032汇聚交换机，再汇聚至升压站核心交换机层，实现了对整个储能EMS系统的集中管理，为储能EMS系统的智能化、高效运维提供全面保障。

方案优势

Ø满足IEC61850-3、IEEE1613认证标准，确保网络稳定运行，全面满足储能电站严苛应用环境应用要求；

Ø设备均符合IEC 62443工业控制产品安全标准，设备支持多项安全功能，支持用户认证、设置ACL访问控制列表、支持基于 HTTPS、SSH等安全协议，全面保护通信网络的安全；

Ø设备支持即插即用，无需任何复杂配置，无需设置环网主节点，从节点，支持批量化配置，操作维护极为简单，快速构建网络系统

Ø支持集中式网管软件，可实现批量配置下载、一键拓扑，可视化视图、方便远程管理；

Ø支持极速分布式ABRing技术，自愈时间小于5ms，可以保障单点故障快速网络恢复，不影响整体网络通信。
