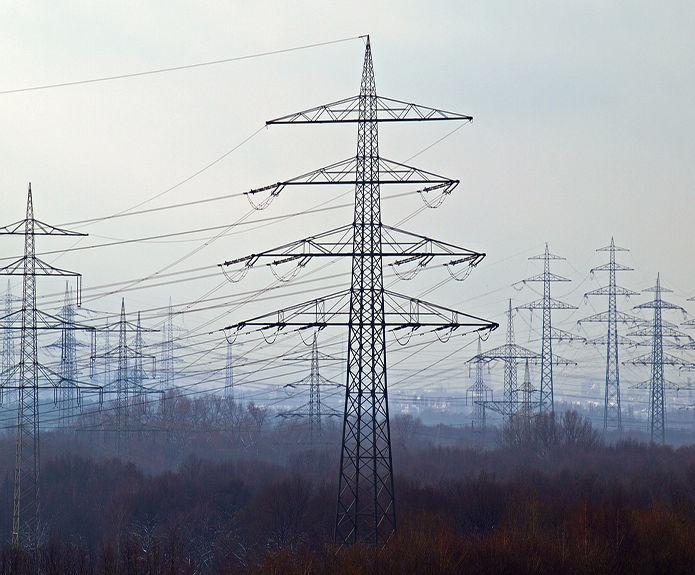

输电线路状态监测系统对导线覆冰、导线温度、导线弧垂、导线微风振动、导线舞动、 次档距震荡、导线张力、绝缘子串风偏（倾斜）、杆塔应力分布、杆塔倾斜、杆塔振动、杆塔基础滑移、绝缘子污秽、环境气象、图像（视频）、杆塔塔材被盗等进行监测。 输电线路在线监测系统是智能电网输电环节的重要组成部分，是实现输电线路状态运行、检修管理、提升生产运行管理精益化水平的重要技术手段。

系统需求

Ø现场特高压铁塔环境十分恶劣，要求设备具备极高稳定和可靠性

Ø需要满足视频及其他监控设备的带宽和实时性需求

Ø现场设备采用太阳能供电，要求设备要尽可能低功耗

Ø要求单个铁塔上设备的断电不影响其他铁塔设备的通讯

Ø设备装在超高压铁塔下距离高压电线较近，要求设备能抗强电磁干扰

Ø需要对装在铁塔上面的设备进行监控，查看其运行状况，便于工程检查

Ø需要设备在安装过程中，尽可能做到即插即用，不用繁琐的配

方案优势

1. 需要满足视频及其他监控设备的带宽和实时性需求

AOBO 6211P提供2个千兆光口，8个百兆电口，每端口包交换速率：148800pps（64B数据包）能完全满足现场带宽需求，完全实现线速无阻塞转发。

2. 现场设备采用太阳能供电，要求设备要尽可能低功耗

AOBO 6211P 最大功耗为4W，太阳能供电能满足设备电源要求。

3. 要求单个铁塔上设备的断电不影响其他铁塔设备的通讯

AOBO 6211P 内置光路保护模块ABPass，在光纤交换机断电时（现场供电能力薄弱，考虑蓄电池和太阳能板供电限制，有较大发生概率），能够自动将设备自身光口进行短接，确保了光纤链路的完整性，不会影响

其他节点设备的正常通讯，输电线光纤通讯链路的实时可靠性得到了极大的保证。

4. 设备装在超高压铁塔下距离高压电线较近，要求设备能抗强电磁干扰

       AOBO 6211P 有着优良的电路和工艺设计，抗强电磁干扰和浪涌保护。

5. 设备装在较高的铁塔上面，要求设备能够在恶劣的气候下长期正常工作

 AOBO 6211P：

            低功耗设计,无风扇，-40℃～+85℃的工作环境温度

            优良的电路和工艺设计，抗强电磁干扰和浪涌保护

            宽幅双电源冗余输入（支持9～36VDC接入），牢固的航空端子连接

            坚固的外壳设计，抗冲击、抗震动

            支持DIN轨、壁挂安装

            军品级设计与工艺，适合于各种恶劣环境及军事应用

6. 需要对装在铁塔上面的设备进行监控，查看其运行状况，便于工程检查

AOBO 6211P 支持ABnet 软件远程管理和监控，通过ABnet 管理软件能够方便的对所有设备进行寻呼，并且能够查看设备的属性，端口的连接状况，环网是否启用，以及此设备连接的对端设备的端口等，并且能

查看整个链路行成的网络拓扑，让用户十分方便的对设备进行管理维护。

7. 需要设备在安装过程中，尽可能做到即插即用，不用繁琐的配置

AOBO 6211P 出厂时，已经根据用户需求进行了相应的配置。用户在安装时，只需直接上电运行，无需任何配置。并且，AOBO 6211P 设备无需任何IP 的设置，无需用户进行复杂的IP 规划，大大简化了工程施工的过程。ABnet 管理软件是通过设备内置的MAC地址对其进行寻呼管理的。

典型案例

    在特高压输电线路状态监测应用上，奥博瑞光拥有丰富的成功应用经验和案例，其中包括：内蒙古伊冯甲线在线监测系统、哈郑线项目、齐齐哈尔线路项目等，最为典型的包括“川藏线联网工程”，该工程被誉为世界上最具有挑战性的输电线工程，2014年AOBO产品成功运行至今，现场网络稳定可靠，深受用户推崇。

川藏线联网工程（ABPass典型案例）

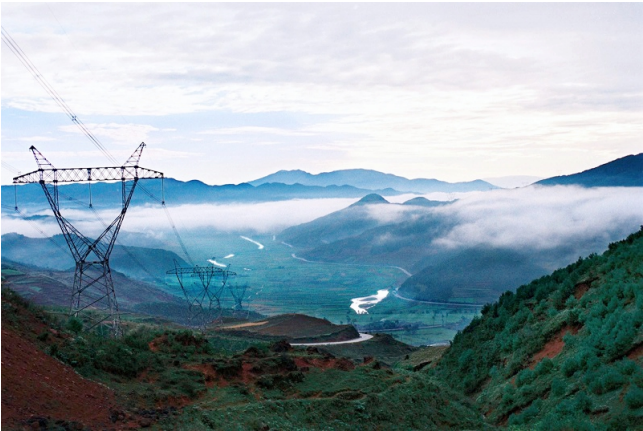

        案例背景：川藏联网工程被誉为“全球最具挑战性”的输变电工程—是世界上地质构造最为复杂、地质灾害分布最广的地区。该工程沿线多为高山峻岭和无人区，交通运输条件困难，气候条件恶劣，施工环境极其艰难，是迄今为止世界上最具建设挑战性的高原超高压交流输变电工程，奥博瑞光公司负责乡城-巴塘段铁塔在线监测项目的网络通讯。
