产品简介

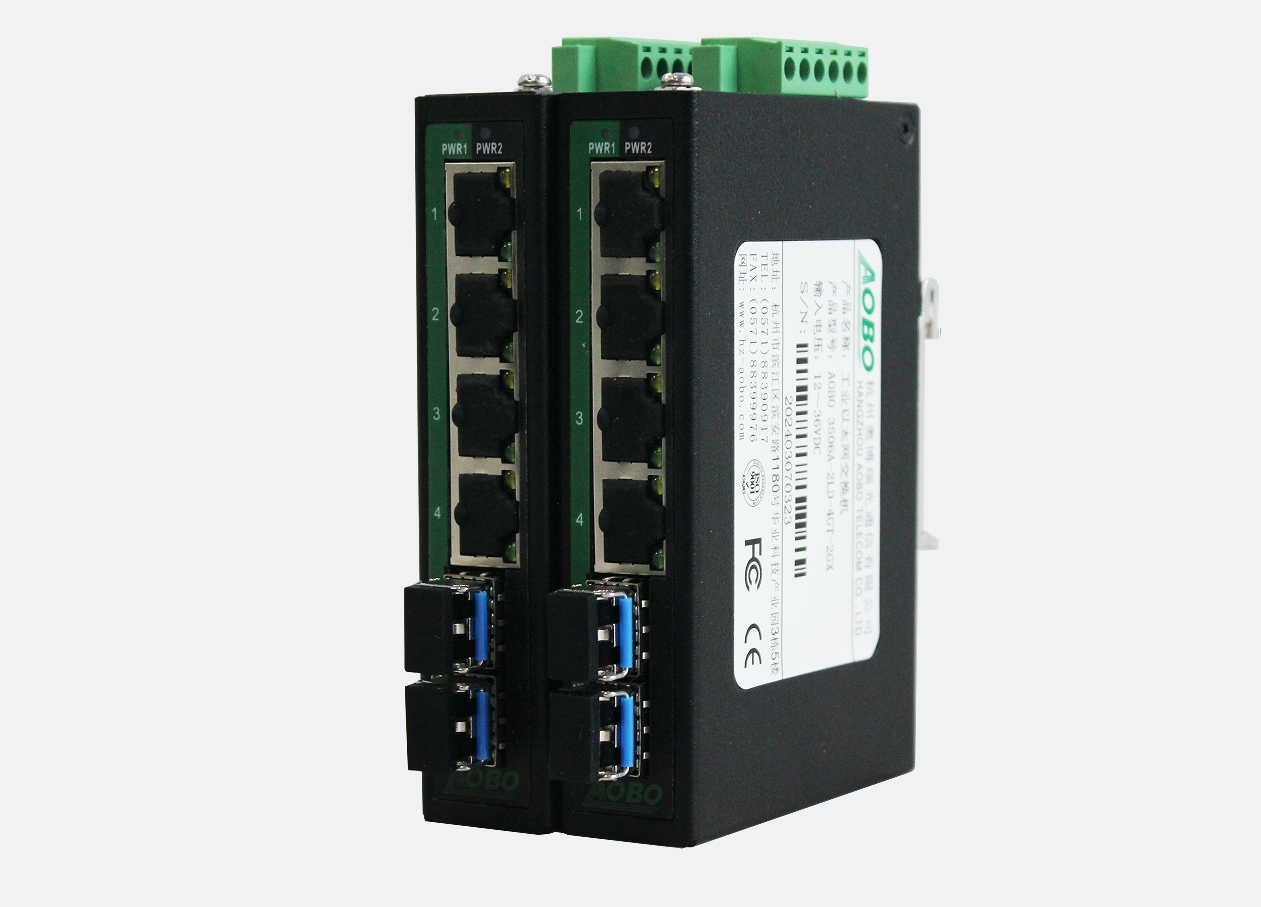

AOBO 3506AS系列非网管导轨式全千兆POE工业以太网收发器，最多可提供2个千兆SFP插槽和4个千兆电口，电口符合IEEE802.3af/at标准，每端口最大功率可达30W。该系列交换机专门针对工业恶劣环境开发，外壳使用金属型材，使产品更加轻巧、坚固、耐腐蚀，抗电磁干扰能力以及散热性能更强，采用灵活的DIN导轨安装，IP40防护等级，无风扇设计，低功耗，产品符合工业四级的电磁兼容性能以及防雷标准要求，可以在-40℃～+75℃的温度环境中稳定工作。
功能描述
l 支持6个全千兆以太网端口，提供全千兆带宽接入能力
l 支持 PoE 供电功能，符合 IEEE802.3af/at 标准，单个电口 POE 最大功率 30W
l 宽温工作环境设计，工作环境温度：-40℃～+75℃
l 优良的电路设计和工艺制造，抗强电磁干扰和浪涌保护
l 存储转发机制，2K地址表
l 快速无阻塞转发，10us以下的包转发延迟
l DIN-rail导轨、壁挂式和面板式安装
l 直流：44VDC~57VDC宽电压输入；；
l IP40防护等级，低功耗无风扇设计
l 优良的 EMC 电磁兼容性，满足 EMC 四级 A 类防护等级
性能参数
技术参数 | 标准 | 10Base-T，符合 IEEE 802.3 100Base-TX，符合 IEEE 802.3u 1000Base-X，符合 IEEE 802.3z 1000Base-T，符合 IEEE 802.3ab 流控，符合 IEEE 802.3x PoE，符合 IEEE 802.3af PoE+，符合 IEEE 802.3at |
MAC表 | 2K |
交换时延 | <10us |
背板带宽 | 4.8Gbps |
接口 | 千兆电口 | 10/100/1000BaseT(X)自适应 RJ45连接接口 MDI/MDI-X自动交叉 全双工和半双工自动切换 |
PoE | 单口 PoE 口最大功率：30W PoE 供电引脚：V+、V+、V-、V-对应针脚 1、2、3、6 |
千兆光口 | 100/1000Base-X，SFP插槽 单模、多模可选 光口类型LC、SC等可选 |
传输距离 | 多模 2KM、4KM 单模 20～120KM |
电源 | 输入电压 | 44VDC~57VDC冗余电源输入 |
功率 | ≤0.8W@48VDC（空载） ≤2.5W@48VDC（满载，不含PD） |
过载保护 | 支持 |
反接保护 | 支持 |
冗余保护 | 支持 |
机械结构 | 外壳 | 金属 |
防护等级 | IP40 |
尺寸 | 116mm×78mm×25mm |
重量 | <0.5kg |
安装方式 | 壁挂式或DIN卡轨式安装 |
环境 | 工作温度 | -40℃～+75℃ |
储存温度 | -40℃～+85℃ |
相对湿度 | 5-95%无凝露 |
质保 | MTBF | 800,000h |
行业标准 | EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A |
EMS | IEC61000-4-2(ESD) Level 4 IEC61000-4-3(RS) Level 3 IEC61000-4-4(EFT) Level 4 IEC61000-4-5(Surge) Level 4 IEC61000-4-6(CS) Level 3 IEC61000-4-16(共模传导) Level 4 |
机械 | IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品尺寸
