一、智能交通电子警察概述

闯红灯自动记录系统（automatic  detecting and recording system for violation of traffic signal，俗称电子警察）：可安装在信号控制的交叉路口和路段上并对指定车道内机动车闯红灯行为进行不间断自动检测和记录的系统。

二、设备需求

电子警察系统需要依赖于底层的以太网传输通道，才能将相关抓拍的图片（视频）及其他现场采集的交通数据传送至交警指挥心平台。而电子警察、高清卡口的运行环境比较恶劣，要饱受日晒雨淋，还有各种机动车引起的电强磁场的干扰。所以，构建一个稳固的以太网通道就变得尤为重要。
如果采用传统的普通商业交换机和低端的光纤转换器，虽然看似能够短期降低一些经济成本，但我们跟工程商的合作发现，由于传统低端的商业交换机在外界恶劣环境中运行不够稳定，因灰尘积聚、湿度、温度和雷击等因素而产生的故障有可能随时发生，因此带来的大量维护工作，后期成本较高，很难保证系统能够不间断工作。

除此之外在现场应用出现了更多各种各样的不确定因素，主要体现在:

1）传输带宽不够

2）设备稳定性不高

3）系统EMC性能弱

4）系统设备一体化性不高，节点多

5）抵御恶劣环境性差

6）网络冗余性差

因此下列问题迫切需要面临和解决：
1）如何应对现场的强电磁干扰？
2）如何使得高清视频流顺畅的传输？
3）如何减少现场的交换节点，降低故障率？
4）如何节约网络维护成本？
5）如何灵活的根据现场情况进行接入交换机选型？

三、AOBO的解决方案：

（1)方案介绍及拓扑图：

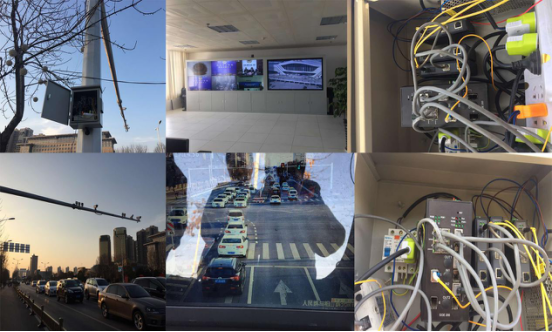

方案基于纯视频检测模式设计，前端系统主要由嵌入式高清摄像机、LED频闪灯组成。方案适用于路口直径较大的十字型路口（多车道适用），网络拓扑结构为光纤干道组建的星型网络结构。在离监控中心较近的路口放置一台AOBO G3009（1千兆光8百兆电）和三台AOBO 3003（1光2电）,其余三个路口各放置一台AOBO 3003（1光2电）光纤收发器（或AOBO 3005，视所连接的摄像机数目而定）。通过离监控中心较近路口的三台AOBO 3003的百兆光口分别与三个路口的AOBO 3003 的百兆光口连接，AOBO G3009的三个百兆电口分别连接该路口的三台AOBO 3003的百兆电口，该路口的摄像机直接连接AOBO G3009多余的百兆电口，然后将抓拍的监控录像和图片通过AOBO G3009的千兆SFP上联光口上传至AOBO G7024全千兆汇聚交换机至监控指挥中心。其余三个路口的AOBO 3003光纤收发器百兆电口用于接入高清抓拍摄像机。

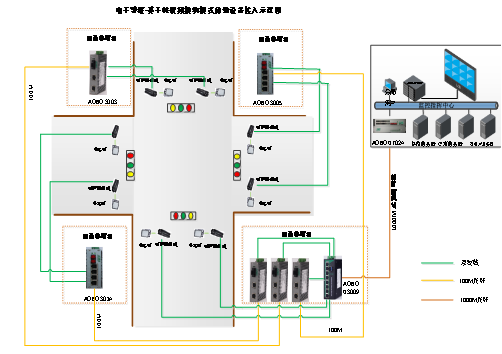

图-电子警察（视频检测）前端交换网络接入示意图

（2）方案特点：

1.采用百兆接入高清抓拍摄像机，千兆光纤带宽作为上联，在控制组网成本的前提下，有效保证了视频传输的流畅，能容纳多组抓拍摄像机，实现多车道检测。
2.网络主干道采用的全部为光纤介质传输，避免了电子警察现场强电磁干扰，解决了因强电磁干扰导致视频流传输不流畅的问题。
3.采用AOBO 3系列高可靠工业以太网交换机，坚固的铝合金外壳，无风扇，低功耗，非常适用于电磁干扰较强、温差较大、灰尘湿度大的环境恶劣的室外环境。能够有效保障电子警察系统长期稳定运行。

四、AOBO相关的产品

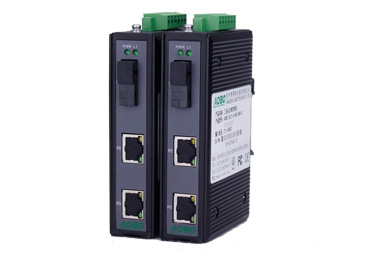

（一）AOBO 3003导轨式百兆工业以太网光纤收发器

√ 支持1个百兆光纤口，1或2个百兆电接口
√ 支持IEEE 802.3/802.3u/802.3x
√ 工业级标准设计
√ 符合电磁兼容性工业4级标准
√ 铝合金坚固外壳，无风扇、工业级设计
√ 工作温度：-40℃～+85℃

安装位置：安装于各方向路口的配电箱内

连接功能：3个路口处的AOBO 3003百兆电口连接前端高清抓拍摄像机，百兆光口连接另一路口处的AOBO 3003百兆光口；另一路口AOBO 3003百兆电口连接AOBO G3009的百兆电口

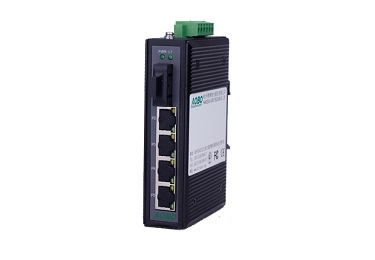

（二）AOBO 3005 五口非网管百兆导轨式工业交换机

√ 支持1个百兆光纤口，4个百兆电接口
√ 支持IEEE802.3/802.3u/802.3x
            √ 支持24VDC冗余电源输入或220VAC交流输入
√ 工作温度：-40℃～+85℃
√ 工业级设计，低功耗，无风扇
√ 坚固铝合金外壳，抗冲击、防震动

安装位置：安装于各方向路口的配电箱内

连接功能：3个路口处的AOBO 3005百兆电口连接前端高清抓拍摄像机（摄像机较多时），百兆光口连接另一路口处的AOBO 3003百兆光口。

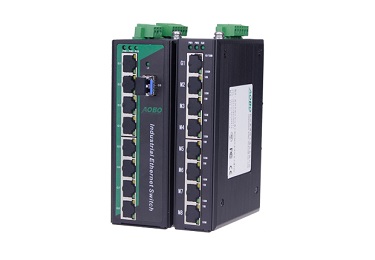

（三）AOBO G3009 九口非网管导轨式全千兆工业交换机

√ 提供9个全千兆以太网端口，更高带宽接入能力
√ 支持IEEE 802.3/802.3z/802.3ab/802.3x
√ 工业级无风扇防尘设计、高可靠稳定运行
√ 高强度密闭合金外壳，抗冲击，坚固耐用
√ 极端温度适应能力及优良的电磁兼容性能

安装位置：安装于离控制中心最近路口的配电箱内
连接功能：百兆电口连接该路口前端高清抓拍摄像机和该路口3台AOBO 3003的百兆接口,千兆光口用于连接监控指挥中心的AOBO G7024千兆机架式核心交换机。

（四）AOBO G7024 24G网管型机架式全千兆工业交换机

                               √ 最多支持24个千兆以太网端口,特别适用于有视频监控等高带宽业务需求的千兆网络
               √ 支持ABRing®极速自愈环，自愈时间<5ms
√ 支持IGMP snooping，GMRP，静态组播
 √ 支持VLAN、GVRP、QoS、RSTP、ACL等功能
  √ 支持端口聚合、端口限速、广播风暴抑制
     √ 支持SNMP网管、Web、Telnet、ABNet专用网管软件和自动拓扑
 √ 良好的电磁兼容性能及极端温度适应能力

安装位置：安装于监控指挥中心机房通讯柜
连接功能：千兆光口用于连接前端路口AOBO G3009 交换机的千兆光口，千兆电口用于连接监控中心各电警系统服务器以及监控业务主机
