项目概述

乌鲁木齐BRT4号线智能调度系统需要把构成BRT智能调度系统的各个物理地点包括26个站台、1个BRT调度总中心、1个监控分中心通过网络组成一个有机的整体。

乌鲁木齐BRT 4号线一期项目，包括26个BRT站台点，在每个站台点，需要将“AFC系统、视频监控系统、安全门系统、工控机、考勤机、UPS、数字广播系统、IP电话、红外报警系统、调度系统”以及交换机的管理通道共11个系统的数据接入至王家梁BRT调度总中心网络，在BRT调度总中心实现对整个BRT线路网络的监控和管理。

在本期BRT 4号线项目中，站台侧采用了奥博瑞光AOBO 7028P系列工业级光纤自愈环网交换机；在调度中心侧采用了AOBO C8000 运营级核心交换机。奥博瑞光通信AOBO 系列交换机完全满足了乌鲁木齐市BRT4号线的监控网络需求，能够同时满足提供监控业务数据和视频业务，在设计上充分考虑网络的高可靠、高稳定性、安全性，在满足用户需求的同时为用户节约了网络建设成本，得到了用户的一致好评。

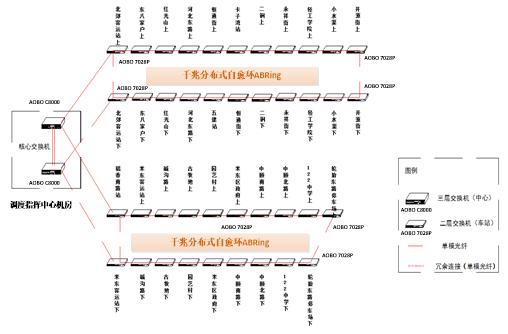

解决方案

方案特点及优势

√ 骨干环网链路采用千兆高速带宽，满足BRT项目现场各个监控系统数据和视频业务的稳定流畅运行，满足高带宽业务传输需求。

√ 站台间骨干光纤链路采用奥博瑞光分布式极速ABRing®自愈环技术，组建骨干高可靠自愈环冗余结构，保障单个站点故障不会影响其他站点的正常通讯，满足BRT 4号线对链路设计的高可靠性要求。

√ 站台间AOBO 7028P系列交换机内置ABPass断电光路保护模块，该模块可以在设备电源断电时候，自动将设备的环网光纤接口进行短接，保障了光纤链路的完整性，也即可以实现某站台设备断电情况下，依然维持环形拓扑结构。在传统光纤自愈环基础上，进一步提升整体网络结构的可靠性。

√ 站台首末两台节点交换机以双链路冗余的方式与调度中心核心交换机进行连接，实现了冗余上行，提升了上行链路的可靠性。

√ 在调度中心侧，两台AOBO C8000之间采用热备份技术和链路聚合技术，并通过配置实现了业务的负载分担和带宽的增倍，保障各业务系统的数据稳定顺畅运行。

√ 在调度中心侧，对网络区域进行分割，对不同区域之间的流量进行控制，控制的参数包括：数据包的源地址、目的地址、源端口、目的端口、网络协议等，通过这些参数，实现了对网络流量的控制，把可能的安全风险控制在相对独立的区域内，避免安全风险的大规模扩散。

√ 充分考虑网络设备的管理安全性，设置了管理访问控制，限定只有特定主机才能进行访问和管理，提高网络安全性。

√ 通过VLAN、Qos、端口自环检测、广播风暴抑制等技术将各个监控业务数据进行了隔离和异常数据控制，提高了业务传输的可靠性和安全性，并保障了关键业务数据优先通过。

√ AOBO 7028P网管型自愈环交换机为工业级无风扇设计，-40℃～85℃工作温度范围，具备良好的EMC电磁兼容性，特别适合BRT室外工业恶劣环境应用。

√ AOBO C8000系列产品支持OSPF、RIP、BGP、VRRP、MSTP、ACL、VLAN、QoS、IGMP、SNMP、Telnet等网络协议，满足BRT项目的各种复杂网络设置和组网结构需要。

√ AOBO系列产品支持集中式统一管理和标准的SNMP管理，充分考虑项目实施阶段和后期维护维护阶段的便利性和易用性。

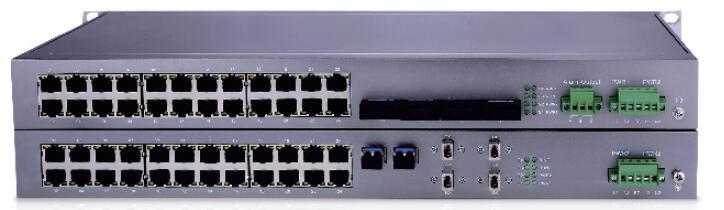

AOBO 7028P网管型机架式千兆工业交换机

ü最大支持4个千/百兆光纤口，24个百兆电口；

ü支持ABRing自愈环网协议，自愈时间<5ms；

                         ü支持Qos、VLAN、组播、端口速率限制、广播报文抑制、端口自环检测等功能;

ü支持即插即用，支持自动拓扑和设备网管；

ü极端温度适应能力及良好的电磁兼容性能；

ü符合IEC61850变电站自动化标准；

ü支持ABPass断电光路保护模块，进一步提高网络的可靠性。
